Thông tin chi tiết sản phẩm:
|
| Vật chất: | Cao su tự nhiên | Áp suất ban đầu: | 50kpa 80kpa |
|---|---|---|---|
| Tên sản phẩm: | chắn bùn khí nén, chắn bùn cao su khí nén, chắn bùn khí nén, chắn bùn yokohama nổi | Kích cỡ: | Kích thước tùy chỉnh |
| Phần: | lưới xích lốp, mặt bích, chắn bùn | Giấy chứng nhận: | CCS, BV, ISO17357, ABS GL LR DVN SGS KR RINA |
| Màu sắc: | đen, xám, trắng kem, v.v. | Sự bảo đảm: | 24 tháng |
| Điểm nổi bật: | Chắn bùn cập bến Yokohama,Chắn bùn khí nén nổi 50kpa,Chắn bùn biển cập bến Yokohama |
||
Có độ kín khít bằng khí nén Tấm chắn khí nén nổi bằng cao su tự nhiên Tấm đệm tàu có CCS được ủy quyền
Bộ lọc khí nén nổi kín khí
Chắn bùn khí nén nổi kín khí, còn được gọi là chắn bùn Yokohama, đã được sử dụng trong các hoạt động cảng, bến cảng và hàng hải trong nhiều thập kỷ kể từ khi nó được phát triển vào năm 1958. Với sự phát triển của công nghệ tàu thủy, điều nàychắn bùn khí nén nổi kín khíđược sử dụng nhiều trong các hoạt động chuyển tàu và chuyển tàu và neo đậu tàu.Nó luôn được coi là một bộ đệm để giảm sốc ở giữa do hiệu suất tuyệt vời của độ đàn hồi tuyệt vời và khả năng chống mài mòn.
Chắn bùn khí nén nổi kín khíS được chia thành ba loại, bao gồm loại sling, loại thủy khí nén, và loại lưới xích và lốp.Mỗi loại đều đóng một vai trò quan trọng trong việc bảo vệ sự an toàn của các hoạt động hàng hải.
Hoàn toàn phù hợp với tiêu chuẩn ISO17357, Jerryborg'schắn bùn khí nén nổi kín khívật tư với nhiều thông số kỹ thuật và kích thước để đáp ứng yêu cầu của khách hàng và các điều kiện ứng dụng khác nhau.
Bộ lọc khí nén nổi kín khíThuận lợi
1. Hấp thụ nhiều năng lượng hơn và giảm tác động xấu đến tàu
2. Thích nghi với thủy triều.
3. Quá tải an toàn.
4. Nhẹ và dễ cài đặt.
5. Dễ dàng bảo trì.
6. Tuổi thọ dài.
7. Kích thước khác nhau có thể được tùy chỉnh theo yêu cầu của khách hàng.
Chắn bùn tàu khí nén chủ yếu được phân thành ba loại như sau:

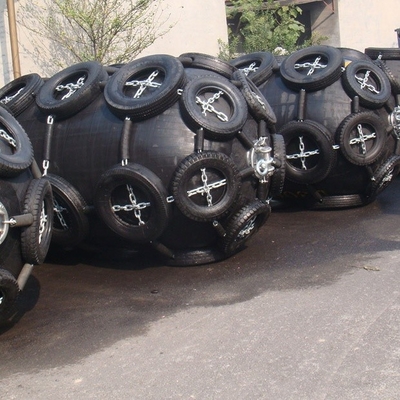

1. Fender tàu khí nén với dây xích và lưới lốp
Với dây xích và lưới lốp bao phủ thân chắn bùn, chắn bùn tàu khí nén có thể giảm thiệt hại do ma sát và mài mòn do tiếp xúc trực tiếp.Do đó, nó được sử dụng rộng rãi ở những nơi có sự biến đổi thủy triều phức tạp và không ổn định, chẳng hạn như các hoạt động giao tàu (STS) và tàu đến bến (STD).Ngoài ra, đối với lốp bảo vệ, Jerryborg cung cấp 4 loại lốp với kích thước và độ dày khác nhau cho khách hàng lựa chọn.
2. Sling Loại tàu chở khí nén
Chắn bùn tàu khí nén kiểu sling sẽ được kết nối với dây xích hoặc dây chàng có thiết bị nâng hạ ở hai đầu.
3. Bộ phận hỗ trợ tàu thủy loại khí nén thủy lực
Chắn bùn tàu thủy khí nén thường được sử dụng làm tấm chắn với tàu ngầm và các giàn bán chìm khác.Nó có thể được lắp đặt thẳng đứng trong nước vì nó chứa đầy không khí và nước bên trong và được trang bị một đối trọng.
Tất cả các loại chắn bùn tàu khí nén nêu trên thường có màu đen, màu sắc cũng được tùy chỉnh theo yêu cầu của bạn.Jerryborg cung cấp các loại chắn bùn tàu khí nén với nhiều kích thước đường kính khác nhau từ 500mm đến 4500mm, chiều dài từ 1000mm đến 9000mm.
Bộ lọc khí nén nổi kín khíKết cấu
① Lớp cao su bên ngoài
Chắn bùn khí nén nổi kín khís được bao phủ bởi lớp ngoài làm bằng cao su thiên nhiên.Hợp chất cao su này đủ mạnh để bảo vệ lớp bên trong và lớp dây tổng hợp khỏi tác động của ngoại lực và điều kiện thời tiết khắc nghiệt nhờ tính đàn hồi cao và khả năng chống mài mòn.
② Lớp dây lốp tổng hợp
Lớp tổng hợp-lốp-dây được làm bằng vải sợi lốp tổng hợp, so với vải tổng hợp và vải đai tổng hợp, lớp gia cố này hoạt động tốt hơn trong việc chống mỏi và giữ áp suất.
③ Lớp cao su bên trong
Lớp bên trong được thiết kế để bịt kín không khí bên trong chắn bùn.
Thông số kỹ thuật củaBộ lọc khí nén nổi kín khí
Khí nén 50 kích thước tiêu chuẩn:
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng được đảm bảo (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | số 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
Khí nén 80 Kích thước tiêu chuẩn:
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng được đảm bảo (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
Ghi chú :
1. Các số liệu trên bảng tuân thủ các yêu cầu của ISO17357-1: 2014.
2. Trọng lượng của thân và lưới chắn bùn có thể thay đổi ± 10%.
3. Kích thước đặc biệt có sẵn theo yêu cầu.
Cách chọnFender hàng hải?
Sự lựa chọn củachắn bùn biểnđối với tàu cỡ vừa và nhỏ:
| Trọng tải (T) | Kích thước được đề xuất: Đường kính x Chiều dài (m) | Các loại tàu |
| 50 | 0,5 × 1,0 | tàu đánh cá |
| 100 | 0,7 × 1,5 ~ 1,0 × 1,5 | tàu đánh cá |
| 200 | 1,0 × 1,5 ~ 1,2 × 2,0 | thuyền đánh cá, thuyền lai |
| 300-500 | 1,2 × 2,0 ~ 1,5 × 2,5 | tàu đánh cá, tàu lai dắt |
| 1000 | 1,5 × 2,5 ~ 1,5 × 3,0 | tàu lai dắt, tàu chở hàng |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | tàu chở hàng, tàu đánh cá biển |
| 10000 | 2,0 × 3,5 ~ 2,5 × 4,0 | người chở hàng |
Sự lựa chọn củachắn bùn biểnđối với tàu trọng tải lớn:
|
Trọng tải (DWT) |
Tốc độ hạ cánh giả định (M / S) |
Năng lượng động học hiệu quả (KN.M) |
Kích thước: Đường kính × Chiều dài (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
