Thông tin chi tiết sản phẩm:
|
| Vật chất: | Cao su tự nhiên | Áp suất ban đầu: | 50kpa 80kpa |
|---|---|---|---|
| Màu sắc: | đen, xám, trắng kem, v.v. | Sự bảo đảm: | 24 tháng |
| Đường kính: | 0,5m ~ 4,5m | Chiều dài: | 1,0m ~ 12,0m |
| Kích thước bình thường: | 3,3 * 6,5m | Nguồn gốc: | Thanh Đảo, Trung Quốc |
| Điểm nổi bật: | Bộ chắn bùn khí nén Yokohama,Bộ chắn bùn khí nén CCS Yokohama,Bộ chắn bùn cao su bơm hơi |
||
ISO17358 CCS Bộ chắn bùn khí nén Yokohama cho Cầu cảng Bán hàng nóng Bộ chắn bùn cao su bơm hơi
Cái gìMáy hút khí nén Yokohama?
Chắn bùn khí nén Yokohama được sản xuất lần đầu tiên vào năm 1958 bởi Công ty Yokohama của Nhật Bản nên còn được gọi là chắn bùn khí nén Yokohama.
Nó là một sản phẩm nâng cấp của chắn bùn thuyền được sử dụng rộng rãi trên toàn thế giới, được bơm đầy không khí áp suất cao để chịu được tác động của bến.So với các loại chắn bùn cao su đàn hồi thông thường (như lốp xe thải, chắn bùn cao su đặc, v.v.), nó có khả năng hấp thụ năng lượng đảm bảo cao, tác động bề mặt thấp, kết hợp khả năng chống mài mòn cao với ma sát thấp và lắp đặt nhanh chóng.Kể từ khi ứng dụng của nó, chắn bùn cao su khí nén đã được sử dụng như một bộ đệm do tính năng cao của nó, và nó đã được sử dụng rộng rãi trong hoạt động vận tải tàu thủy và vận hành tàu tới cầu cảng.
Gì'cấu trúc củaMáy hút khí nén Yokohama?
CCSChắn bùn khí nén Yokohamađược làm từ cao su bên trong, lớp dây lốp tổng hợp để gia cố, cao su bên ngoài, mặt bích mở và các bộ phận kim loại khác.
Cao su bên trong được làm từ cao su tự nhiên với hàm lượng cao su cao hơn 53%, đảm bảo khả năng giữ khí của chắn bùn khí nén, sử dụng lâu dài mà không bị giảm áp suất rõ rệt.Nó có độ dày từ 2 đến 4mm, được xác định theo yêu cầu của chắn bùn cao su khí nén với các thông số kỹ thuật khác nhau.
Lớp dây lốp tổng hợp để gia cố được làm bằng keo, và nó có các sợi dọc dày, mật độ cạnh tranh và độ bền cao.Nó được liên kết với cao su bên trong và bên ngoài sau khi tạo keo, và sau đó ba lớp được liên kết với nhau sau khi được lưu hóa ở nhiệt độ cao.Do đó, lớp dây có độ bền cao, chống mài mòn và va đập, khả năng ổn định nhiệt lớn, bám dính tốt với cao su, chống lão hóa và dễ dàng gia công.
Cao su bên ngoài chủ yếu được sử dụng để bảo vệ lớp gia cố và cao su bên trong và hơn nữa đảm bảo giữ không khí củaCCSChắn bùn khí nén Yokohama.

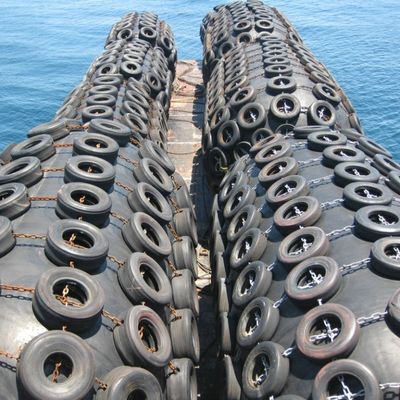

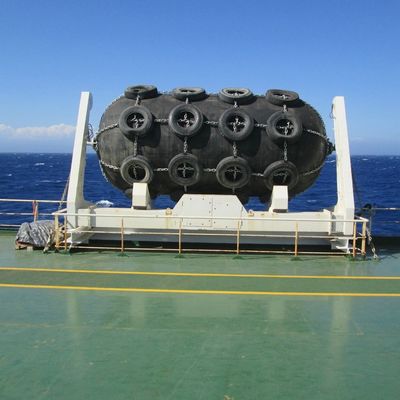

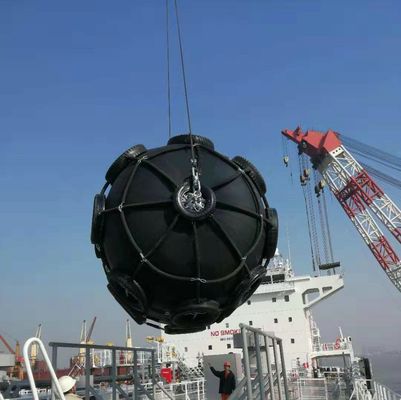

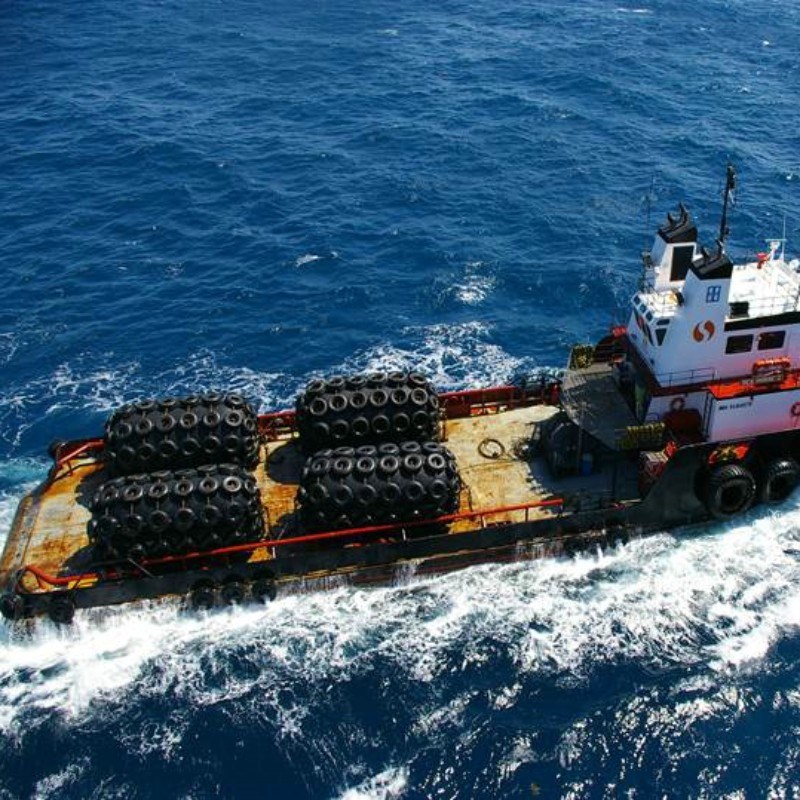

Hình dung chi tiết
đệm kiểu lưới với lốp xe
Ưu điểm củaMáy hút khí nén Yokohama?
1.Độ an toàn và độ tin cậy tuyệt vời
2.Không suy giảm hoặc thay đổi hiệu suất
3.Những lợi thế nhiều mặt tại công trình nghiêng
4.Hệ thống hiệu quả về chi phí
5. Lực phản ứng sau cho kết cấu tàu và cầu tàu
6. mạnh mẽ hơn chống lại lực cắt
7. có thể tiếp cận với Tide
8.Cài đặt đơn giản và chi phí cạnh tranh, chi phí bảo trì thấp
Máy hút khí nén YokohamaPhân loại
Theo các chuyên gia chắn bùn khí nén quốc tế, hệ thống đệm nổi được chia thành hai loại.Từ sự xuất hiện, có hai loạiCCSChắn bùn khí nén Yokohama:
Thông số kỹ thuật củaMáy hút khí nén Yokohama
| Khí nén 50 kích thước tiêu chuẩn | |||
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | số 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| Khí nén 80 kích thước tiêu chuẩn | |||
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
Ghi chú :
1. Các số liệu trên bảng tuân thủ các yêu cầu của ISO17357-1: 2014.
2. Trọng lượng của thân và lưới chắn bùn có thể thay đổi ± 10%.
3. Kích thước đặc biệt có sẵn theo yêu cầu.
Cách chọnMáy hút khí nén Yokohama?
Sự lựa chọn củaCCSChắn bùn khí nén Yokohamađối với tàu cỡ vừa và nhỏ:
|
Trọng tải (T) |
Kích thước được đề xuất: Đường kính x Chiều dài (m) |
Các loại tàu |
| 50 | 0,5 × 1,0 | tàu đánh cá |
| 100 | 0,7 × 1,5 ~ 1,0 × 1,5 | tàu đánh cá |
| 200 | 1,0 × 1,5 ~ 1,2 × 2,0 | thuyền đánh cá, thuyền lai |
| 300-500 | 1,2 × 2,0 ~ 1,5 × 2,5 | tàu đánh cá, tàu lai dắt |
| 1000 | 1,5 × 2,5 ~ 1,5 × 3,0 | tàu lai dắt, tàu chở hàng |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | tàu chở hàng, tàu đánh cá biển |
| 10000 | 2,0 × 3,5 ~ 2,5 × 4,0 | người chở hàng |
Sự lựa chọn củaCCSChắn bùn khí nén Yokohamađối với tàu trọng tải lớn:
|
Trọng tải (DWT) |
Tốc độ hạ cánh giả định (M / S) |
Năng lượng động học hiệu quả (KN.M) |
Kích thước: Đường kính × Chiều dài (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
Công dụng chính củaMáy hút khí nén Yokohama?
1. tàu chở dầu, LNG và các tàu khác được vận chuyển bằng tàu biển
2. hoạt động của bến tàu và bến tàu
3. chống va chạm của phòng thủ ven biển tạm thời hoặc vĩnh viễn
4. đệm chống va chạm cho các nền tảng và tòa nhà ngoài khơi
