Thông tin chi tiết sản phẩm:
|
| Vật chất: | Cao su tự nhiên | Áp suất ban đầu: | 50kpa 80kpa |
|---|---|---|---|
| Màu sắc: | đen, xám, trắng kem, v.v. | Sự bảo đảm: | 24 tháng |
| Đường kính: | 0,5m ~ 4,5m | Chiều dài: | 1,0m ~ 12,0m |
| Kích thước bình thường: | 3,3 * 6,5m | Nguồn gốc: | Thanh Đảo, Trung Quốc |
| Điểm nổi bật: | Chắn bùn Yokohama,Chắn bùn kiểu Yokohama,Bộ đệm đế |
||

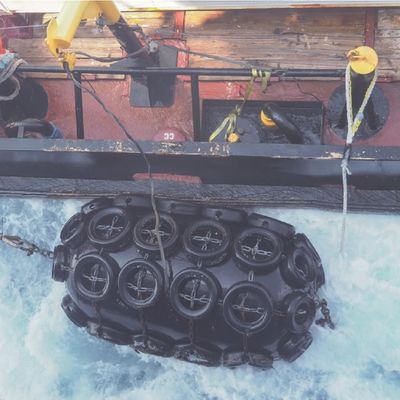

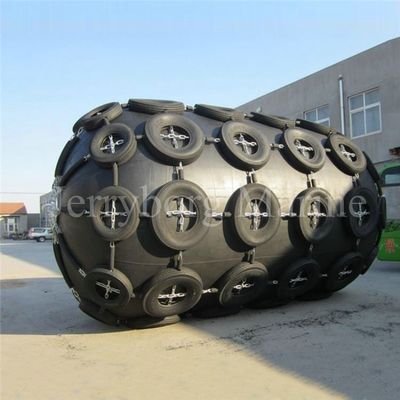

Bộ đệm Yokohama bền của EU cho Bộ đệm đóng tàu chất lượng cao
Yokohama Fender là gì?

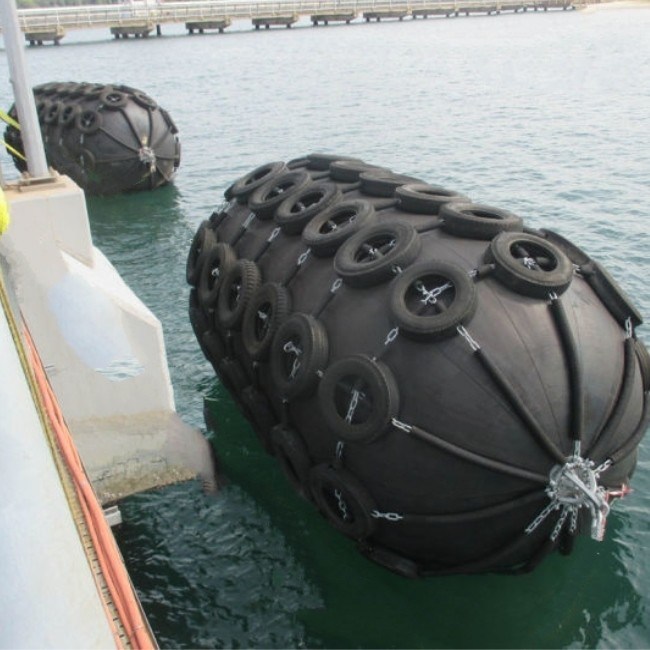

Chắn bùn Yokohamacó độ bền cao, được sản xuất tốt và đáng tin cậy.Nó có một thiết kế tuyệt vời và cấu trúc linh hoạt, và nó có thể được áp dụng đầy đủ với lưới xích & lốp để phù hợp với nhiều ứng dụng trong và ngoài khơi.

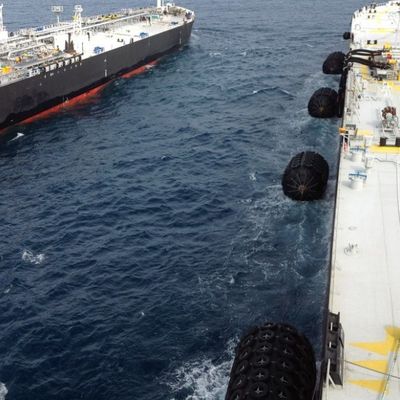

Đối với Jerryborg, sự phát triển củaChắn bùn Yokohamacó liên quan mật thiết đến sự tiến bộ của công nghệ tàu thủy, tàu chở khí lớn, tàu chở hàng rời và cấu trúc nổi.Kể từ khi được tạo ra cho đến ngày nay, Hàng trăm tấm chắn bùn đã được cung cấp trên toàn thế giới cho các hoạt động ship-to-ship và các hoạt động khác nhằm phục vụ những khách hàng danh dự của Jerryborg.Những tấm chắn này có tác động quan trọng đến hoạt động an toàn của khu neo đậu tàu thuyền.
Lợi thế của Fender khí nén
Chứng nhận ISO 17357
ISO17357: 2002 được đổi mới thành phiên bản đầu tiên của ISO17357-1: 2014 để tăng cường tiêu chuẩn liên quan đến thiết kế, vật liệu và chứng nhận của chắn bùn khí nén nổi.Công ty TNHH Qingdao Jerryborg xác nhận rằng Chắn bùn cao su khí nén, P50 & P80 của họ, hoàn toàn tuân thủ tất cả các yêu cầu của ISO17357-1: 2014.
Hình dung chi tiết
An toàn và đáng tin cậy
Jerryborg'sChắn bùn Yokohamađược làm bằng nhiều lớp dây chắc chắn để có thể chịu áp lực và chống đâm thủng.Đường kính hơn 2,5m của nó được trang bị một van an toàn để xả không khí bên trong trong trường hợp nó bị quá áp.Biểu đồ dưới đây cho thấy các biến thể dữ liệu ở các lần nén phần trăm khác nhau.
1. Đủ mạnh để chống lại Lực cắt
Chắn bùn cao su khí nén nổi được làm bằng các lớp dây lốp được gia cố giúp nó có thể chống chọi lại lực cắt và lực nén.
Xây dựng cơ bản của Yokohama Fender
Đó là made từ cao su bên trong, lớp dây lốp tổng hợp để gia cố, cao su bên ngoài, mặt bích mở và các bộ phận kim loại khác.
Cao su bên trong được làm từ cao su tự nhiên với hàm lượng cao su cao hơn 53%, đảm bảo khả năng giữ khí của chắn bùn khí nén, sử dụng lâu dài mà không bị giảm áp suất rõ rệt.Nó có độ dày từ 2 đến 4mm, được xác định theo yêu cầu của chắn bùn cao su khí nén với các thông số kỹ thuật khác nhau.
Lớp dây lốp tổng hợp để gia cố được làm bằng keo, và nó có các sợi dọc dày, mật độ cạnh tranh và độ bền cao.Nó được liên kết với cao su bên trong và bên ngoài sau khi tạo keo, và sau đó ba lớp được liên kết với nhau sau khi được lưu hóa ở nhiệt độ cao.Do đó, lớp dây có độ bền cao, chống mài mòn và va đập, khả năng ổn định nhiệt lớn, bám dính tốt với cao su, chống lão hóa và dễ dàng gia công.
Cao su bên ngoài là chủ yếuđược sử dụng để bảo vệ lớp gia cố và cao su bên trong và hơn nữa đảm bảo giữ không khí củaChắn bùn Yokohma.
Thông số kỹ thuật của Bộ đệm cao su khí nén
Khí nén 50 kích thước tiêu chuẩn:
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | số 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
Khí nén 80 Kích thước tiêu chuẩn:
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
Cách chọnFender hàng hải?
Sự lựa chọn củachắn bùn biểnđối với tàu cỡ vừa và nhỏ:
| Trọng tải (T) | Kích thước được đề xuất: Đường kính x Chiều dài (m) | Các loại tàu |
| 50 | 0,5 × 1,0 | tàu đánh cá |
| 100 | 0,7 × 1,5 ~ 1,0 × 1,5 | tàu đánh cá |
| 200 | 1,0 × 1,5 ~ 1,2 × 2,0 | thuyền đánh cá, thuyền lai |
| 300-500 | 1,2 × 2,0 ~ 1,5 × 2,5 | tàu đánh cá, tàu lai dắt |
| 1000 | 1,5 × 2,5 ~ 1,5 × 3,0 | tàu lai dắt, tàu chở hàng |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | tàu chở hàng, tàu đánh cá biển |
| 10000 | 2,0 × 3,5 ~ 2,5 × 4,0 | người chở hàng |
Sự lựa chọn củachắn bùn biểnđối với tàu trọng tải lớn:
|
Trọng tải (DWT) |
Tốc độ hạ cánh giả định (M / S) |
Năng lượng động học hiệu quả (KN.M) |
Kích thước: Đường kính × Chiều dài (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
