Thông tin chi tiết sản phẩm:
|
| Từ khóa: | Máy hút khí nén Yokohama | Áp suất ban đầu: | 50kpa 80kpa |
|---|---|---|---|
| Tính năng: | Độ kín khí cao | Sự bảo đảm: | 24 tháng |
| đường kính: | 0,5m ~ 4,5m | Chiều dài: | 1,0m ~ 12,0m |
| Kích thước bình thường: | 3,3 * 6,5m | Nguồn gốc: | Thanh Đảo, Trung Quốc |
| Điểm nổi bật: | Chắn bùn cao su nổi 80KPa,Chắn bùn nổi 50KPa,Chắn bùn cao su khí nén Yokohama |
||

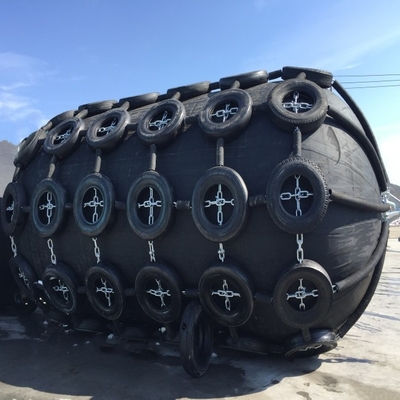

Độ kín khí cao Máy hút khí nén khí nén STS Yokohama
Cái gìBộ đệm cao su khí nén?
Chắn bùn cao su khí nénđược sản xuất lần đầu tiên vào năm 1958 bởi Công ty Yokohama của Nhật Bản nên còn được gọi là chắn bùn khí nén Yokohama.
Nó là một sản phẩm nâng cấp của chắn bùn thuyền được sử dụng rộng rãi trên toàn thế giới, được bơm đầy không khí áp suất cao để chịu được tác động của bến.So với các loại chắn bùn cao su đàn hồi thông thường (như lốp xe thải, chắn bùn cao su đặc, v.v.), nó có khả năng hấp thụ năng lượng đảm bảo cao, tác động bề mặt thấp, kết hợp khả năng chống mài mòn cao với ma sát thấp và lắp đặt nhanh chóng.Kể từ khi ứng dụng của nó, chắn bùn cao su khí nén đã được sử dụng như một bộ đệm do tính năng cao của nó, và nó đã được sử dụng rộng rãi trong hoạt động vận tải tàu thủy và vận hành tàu tới cầu cảng.
Gì'cấu trúc củaBộ đệm cao su khí nén?
Chắn bùn cao su nổiđược làm từ cao su bên trong, lớp dây lốp tổng hợp để gia cố, cao su bên ngoài, mặt bích mở và các bộ phận kim loại khác.
Cao su bên trong được làm từ cao su tự nhiên với hàm lượng cao su cao hơn 53%, đảm bảo khả năng giữ khí của chắn bùn khí nén, sử dụng lâu dài mà không bị giảm áp suất rõ rệt.Nó có độ dày từ 2 đến 4mm, được xác định theo yêu cầu của chắn bùn cao su khí nén với các thông số kỹ thuật khác nhau.
Lớp dây lốp tổng hợp để gia cố được làm bằng keo, và nó có các sợi dọc dày, mật độ cạnh tranh và độ bền cao.Nó được liên kết với cao su bên trong và bên ngoài sau khi tạo keo, và sau đó ba lớp được liên kết với nhau sau khi được lưu hóa ở nhiệt độ cao.Do đó, lớp dây có độ bền cao, chống mài mòn và va đập, khả năng ổn định nhiệt lớn, bám dính tốt với cao su, chống lão hóa và dễ dàng gia công.
Cao su bên ngoài chủ yếu được sử dụng để bảo vệ lớp gia cố và cao su bên trong và hơn nữa đảm bảo giữ không khí củachắn bùn cao su nổi.
Các loại là gìBộ đệm cao su khí nén?
Loại a: chắn bùn với xích tải nặng & lưới lốp
Loại b: chắn bùn kiểu sling
Loại c: điều chỉnh nửa chìmchắn bùn
Loại d: chắn bùn kiểu lưới tùy chỉnh với màu đặc biệt
Cũng có thể yêu cầu các màu đặc biệt, chẳng hạn như đen, trắng, đỏ và xám (xanh nước biển).
Chắn bùn kiểu lưới có thể được tùy chỉnh với lốp máy bay, bộ phận lưới, băng tải và ống dock.
Ưu điểm củaBộ đệm cao su khí nén?
1.Độ an toàn và độ tin cậy tuyệt vời
2.Không suy giảm hoặc thay đổi hiệu suất
3.Những lợi thế nhiều mặt tại công trình nghiêng
4.Hệ thống hiệu quả về chi phí
5. Lực phản ứng sau cho kết cấu tàu và cầu tàu
6. mạnh mẽ hơn chống lại lực cắt
7. có thể tiếp cận với Tide
8.Cài đặt đơn giản và chi phí cạnh tranh, chi phí bảo trì thấp
Công dụng chính củaBộ đệm cao su khí nén?
1. tàu chở dầu, LNG và các tàu khác được vận chuyển bằng tàu biển
2. hoạt động của bến tàu và bến tàu
3. chống va chạm của phòng thủ ven biển tạm thời hoặc vĩnh viễn
4. đệm chống va chạm cho các nền tảng và tòa nhà ngoài khơi
Bộ đệm cao su khí nénPhân loại
Theo các chuyên gia chắn bùn khí nén quốc tế, hệ thống đệm nổi được chia thành hai loại.Từ sự xuất hiện, có hai loạichắn bùn cao su nổi:
1. áp suất ban đầu 50 Kpa, P50chắn bùn
2. áp suất ban đầu 80 Kpa, P80chắn bùn
3.Loại I, Loại CTN, có xích và lưới lốp
4.Type II, Sling Type, không có xích và lưới lốp
Thông số kỹ thuật củaBộ đệm cao su khí nén
| Khí nén 50 kích thước tiêu chuẩn | |||
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | số 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| Khí nén 80 kích thước tiêu chuẩn | |||
| Kích thước | Lệch (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
Ghi chú :
1. Các số liệu trên bảng tuân thủ các yêu cầu của ISO17357-1: 2014.
2. Trọng lượng của thân và lưới chắn bùn có thể thay đổi ± 10%.
3. Kích thước đặc biệt có sẵn theo yêu cầu.
Cách chọnBộ đệm cao su khí nén?
Sự lựa chọn củachắn bùn cao su nổiđối với tàu cỡ vừa và nhỏ:
|
Trọng tải (T) |
Kích thước được đề xuất: Đường kính x Chiều dài (m) |
Các loại tàu |
| 50 | 0,5 × 1,0 | tàu đánh cá |
| 100 | 0,7 × 1,5 ~ 1,0 × 1,5 | tàu đánh cá |
| 200 | 1,0 × 1,5 ~ 1,2 × 2,0 | thuyền đánh cá, thuyền lai |
| 300-500 | 1,2 × 2,0 ~ 1,5 × 2,5 | tàu đánh cá, tàu lai dắt |
| 1000 | 1,5 × 2,5 ~ 1,5 × 3,0 | tàu lai dắt, tàu chở hàng |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | tàu chở hàng, tàu đánh cá biển |
| 10000 | 2,0 × 3,5 ~ 2,5 × 4,0 | người chở hàng |
Sự lựa chọn củachắn bùn cao su nổiđối với tàu trọng tải lớn:
|
Trọng tải (DWT) |
Tốc độ hạ cánh giả định (M / S) |
Năng lượng động học hiệu quả (KN.M) |
Kích thước: Đường kính × Chiều dài (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
Cài đặt thế nàoBộ đệm cao su khí nén?
| KÍCH THƯỚC GIỚI TÍNH | CHUỖI LƯỚI LƯỚI (CTN) | W | |||||
| Một | B | C | D | E | |||
| ĐƯỜNG KÍNH | CHIỀU DÀI | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| KÍCH THƯỚC GIỚI TÍNH | NGƯỜI BẠN TRƯỢT | ||||||
| Một | B | C | D | E | W | ||
| ĐƯỜNG KÍNH | CHIỀU DÀI | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |

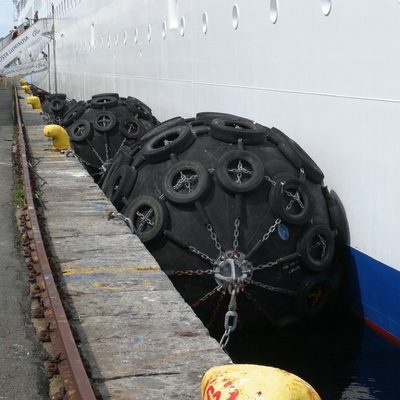

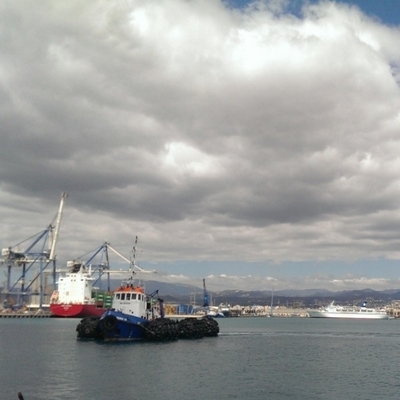

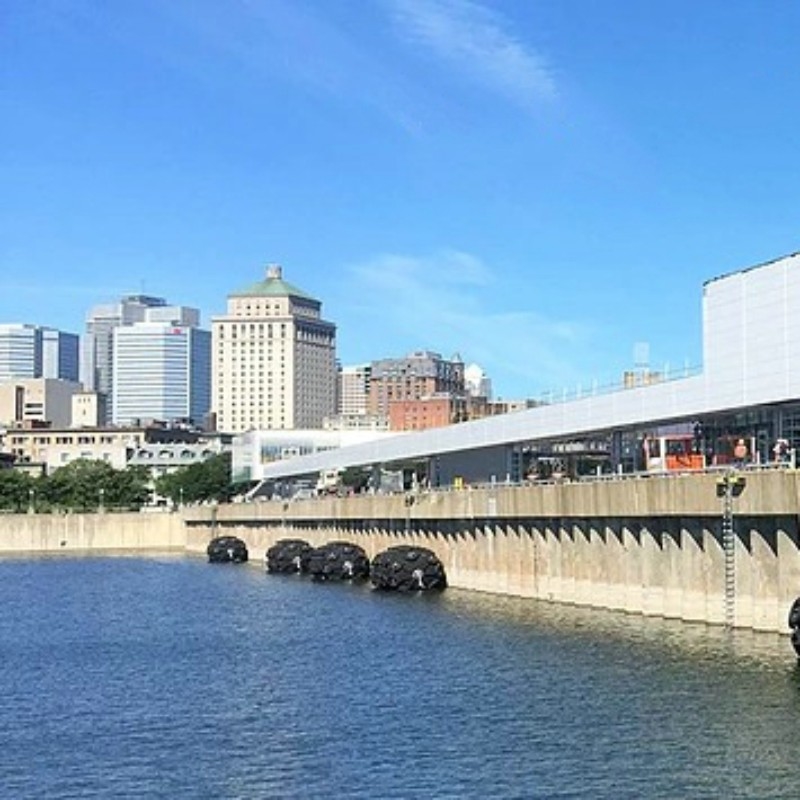

Trường hợp ứng dụng
