Thông tin chi tiết sản phẩm:
|
| Loại hình: | Tấm chắn cao su khí nén nổi | Áp suất ban đầu: | 50kpa 80kpa |
|---|---|---|---|
| Màu sắc: | đen, xám, trắng kem, v.v. | Sự bảo đảm: | 24 tháng |
| Đường kính: | 0,5m ~ 4,5m | Chiều dài: | 1,0m ~ 12,0m |
| Kích thước bình thường: | 3,3 * 6,5m | Cách sử dụng: | Bảo vệ STS |
| Điểm nổi bật: | Bộ chắn bùn cao su khí nén nổi ISO17357,Bộ chắn bùn cao su khí nén nổi Yokohama,Bộ chắn bùn cao su khí nén nổi STS |
||

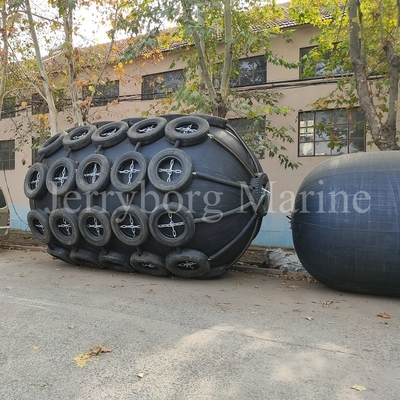

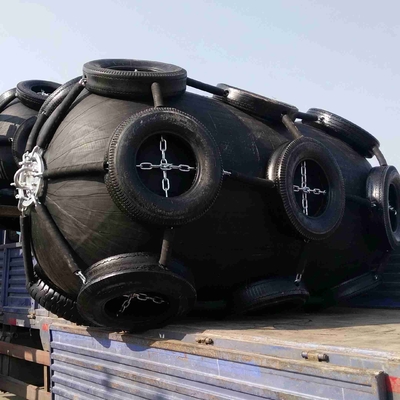

ISO17357 Tấm chắn cao su khí nén nổi Loại Yokohama Bảo vệ STS
Cái gìFender khí nén?
Chắn bùn khí nén lý tưởng cho các ứng dụng cảng vĩnh viễn và bán vĩnh viễn và cho việc chuyển tàu xa bờ.Chúng được sản xuất theo tiêu chuẩn ISO17357-1: 2014.Các tấm chắn bùn có đường kính từ 300 mm đến 4.500 mm và chiều dài từ 500 mm đến 12.000 mm, cũng như các kích thước đặc biệt.
Ưu điểm của chắn bùn khí nén yokohama
1. An toàn và độ tin cậy
2. Không suy giảm hoặc thay đổi hiệu suất
3. Những lợi thế khi nghiêng về Berthing
4. Hệ thống cạnh tranh về chi phí nhất
5. Lực phản ứng mềm cho kết cấu tàu và cầu tàu
6. Lực neo thấp hơn trong điều kiện thời tiết khắc nghiệt
7. Mạnh hơn chống lại Lực cắt
8. Thích nghi với Thủy triều
9. Cài đặt đơn giản và chi phí thấp
10. Chi phí bảo trì và chi phí vận chuyển thấp
Các loại Penumatic Fender
Hình dung chi tiết
Fender khí nénPhân loại
Theo các chuyên gia chắn bùn khí nén quốc tế, hệ thống đệm nổi được chia thành hai loại.Từ sự xuất hiện, có hai loạiChắn bùn khí nén ISO17357:
Thông số kỹ thuật củaFender khí nén
| Khí nén 50 kích thước tiêu chuẩn | |||
| Kích thước | Lệch hướng (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | số 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| Khí nén 80 Kích thước tiêu chuẩn | |||
| Kích thước | Lệch hướng (60%) | ||
| D (mm) | L (mm) |
Lực lượng phản ứng (KN) |
Hấp thụ năng lượng đảm bảo (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
Ghi chú :
1. Các số liệu trên bảng tuân thủ các yêu cầu của ISO17357-1: 2014.
2. Trọng lượng của thân và lưới chắn bùn có thể thay đổi ± 10%.
3. Kích thước đặc biệt có sẵn theo yêu cầu.
An toàn và độ tin cậy
Chắn bùn cao su khí nén Yokohama được cấu tạo từ nhiều lớp dây lốp chắc chắn, do đó có khả năng chịu áp suất và cắt.Hệ số an toàn được áp dụng trong thiết kế của chắn bùn này dựa trên lý thuyết đã được chấp nhận và đã được chứng minh bằng thực nghiệm rộng rãi.Kinh nghiệm vận hành trong thời gian dài chứng minh độ an toàn và độ tin cậy cao của nó, và các thử nghiệm áp suất thủy lực đã chứng minh độ bền phù hợp.Hơn nữa, chắn bùn kích thước lớn được trang bị van an toàn để xả khí bên trong trong trường hợp vô tình quá áp suất.Hình dưới đây cho thấy dữ liệu thu được từ nhiều thử nghiệm áp suất phá hủy ở các lần nén phần trăm khác nhau.Dữ liệu như vậy được sử dụng để thiết lập đường cong áp suất tối thiểu có thể chịu đựng được (MEP) cơ bản cho chắn bùn cao su khí nén.
